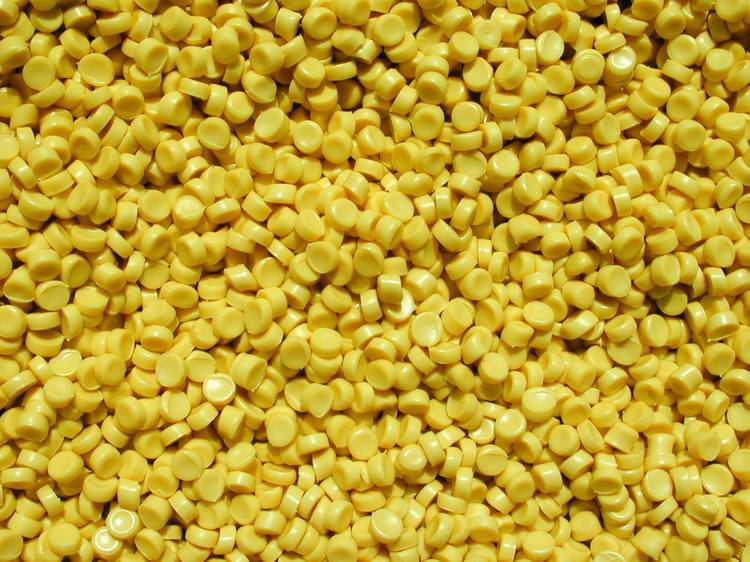

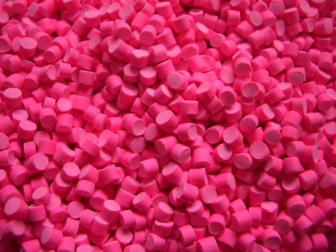

PVC電纜料是以聚氯乙烯為基礎(chǔ)樹脂,添加穩(wěn)定劑、鄰苯二甲酸二辛酯，鄰苯二甲酸二異癸酯，對苯二甲酸二辛酯、偏苯三酸三辛酯等增塑劑以及碳酸鈣等無機(jī)填充物，助劑和潤滑劑等添加劑,經(jīng)過混配捏合擠出而制備的粒子。
    pvc電纜料內(nèi)部成分組成主要有：聚氯乙烯樹脂、鄰苯二甲酸二辛酯、穩(wěn)定劑、增塑劑、無機(jī)填充物、填充劑、潤滑劑、抗氧劑、著色劑等經(jīng)過混配捏合擠出而制備組成。
    pvc電纜料的配方，追求填料更細(xì)更多，填料表面處理不好，混合時(shí)效果不佳，出現(xiàn)團(tuán)聚現(xiàn)象的幾率會比較大，只不過團(tuán)聚程度的大小以及電纜料中表現(xiàn)是否嚴(yán)重，是否成為了問題。麻點(diǎn)問題相對要復(fù)雜一些，一般認(rèn)為和物料中跑出的小分子物質(zhì)有關(guān)。這些小分子物質(zhì)來源于樹脂本身、增塑劑、潤滑劑。
    通過分析發(fā)現(xiàn)，其實(shí)這些小分子物質(zhì)更多是抽真空后，物料中產(chǎn)生出來的，很多是來自量不是很大的潤滑劑，當(dāng)然也有增塑劑中的。因?yàn)殡娎|料作為軟制品，有大量的增塑劑，所以配方設(shè)計(jì)時(shí)一般不太注意潤滑劑，會使用一些低檔滑劑，這些低檔滑劑熔點(diǎn)低，擠出后期很多成分易揮發(fā)出來，此時(shí)已無法排除，只好被熔融物料夾裹著前行，由于氣體比重輕，會盡可能逃逸到表面，占據(jù)一定空間，和物料一起被強(qiáng)制輸送，從?？诔鰜砗笏⒓催M(jìn)入空氣中，但在電纜料上卻留下了點(diǎn)點(diǎn)痕跡。
    參考配方：低煙阻燃PVC電纜料配方 PVC 100 穩(wěn)定劑 7 DOP 30 水合硼酸鋅 4-6 氯化石蠟 20 氫氧化鋁 20-40 TCP 15 抗氧劑 0.5
    PVC絕緣級電纜料：PVC 100 二堿式亞磷酸 2 DOP 20 硬脂酸鉛 0.8 氯化石蠟 18 硬脂酸鈣 0.4 M-50 18 碳酸鈣 4 三堿式硫酸鉛 3 煅燒陶土 6
   我國的PVC樹脂產(chǎn)量和規(guī)模居世界之首，相應(yīng)的在PVC改性方面使用的各種助劑，填充物也及其發(fā)達(dá)，已形成了完整的產(chǎn)業(yè)鏈，這使得我國的PVC電纜料具有他國難于與其比擬的資源和成本優(yōu)勢。因而得到更大發(fā)展。
