pvc電線電纜料選PVC彈性體粒原因

您的當(dāng)前位置：首頁 >> 新聞中心 >> 公司新聞

pvc電線電纜料選PVC彈性體粒原因

發(fā)布日期：2017-06-09 作者：mf8rek.cn 點(diǎn)擊：

PVC彈性體粒是聚氯乙烯塑料成型的母材（基礎(chǔ)原料），在實(shí)際成型的時(shí)間需加入其他的輔助材料。 PVC （聚氯乙烯）化學(xué)和物理特性剛性PVC是使用最廣泛的塑料材料之一。PVC材料是一種非結(jié)晶性材料。PVC材料在實(shí)際使用中經(jīng)常加入穩(wěn)定劑、潤滑劑、輔助加工劑、色料、抗沖擊劑及其它添加劑。

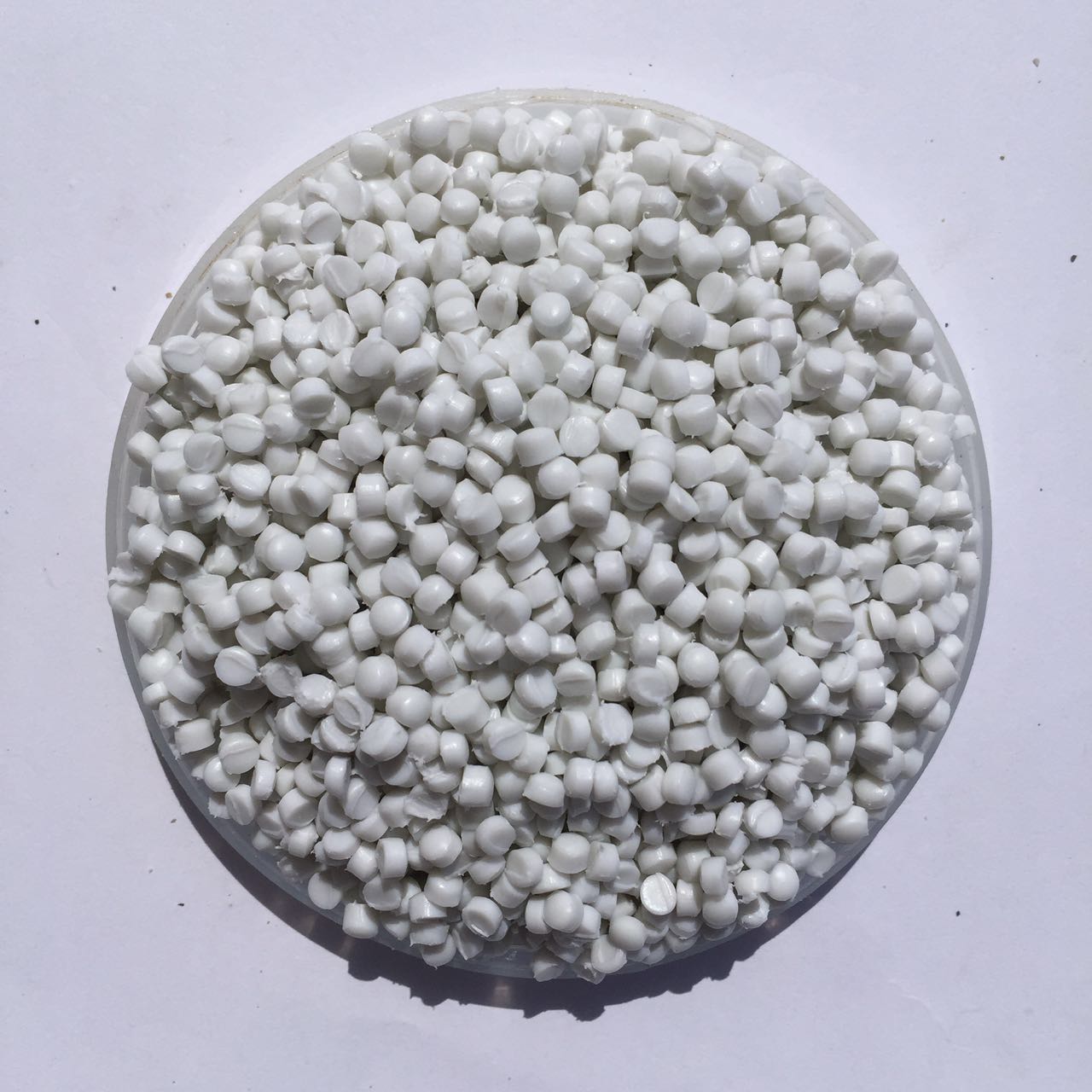

PVC彈性體粒

PVC彈性體粒具有不易燃性、高強(qiáng)度、耐氣侯變化性以及優(yōu)良的幾何穩(wěn)定性。 PVC對氧化劑、還原劑和強(qiáng)酸都有很強(qiáng)的抵抗力。然而它能夠被濃氧化酸如濃硫酸、濃硝酸所腐蝕并且也不適用與芳香烴、氯化烴接觸的場合。

PVC彈性體粒在加工時(shí)熔化溫度是一個(gè)非常重要的工藝參數(shù)，如果此參數(shù)不當(dāng)將導(dǎo)致材料分解的問題。 PVC的流動(dòng)特性相當(dāng)差，其工藝范圍很窄。特別是大分子量的PVC材料更難于加工（這種材料通常要加入潤滑劑改善流動(dòng)特性），因此通常使用的都是小分子量的PVC材料。 PVC的收縮率相當(dāng)?shù)停话銥?.2~0.6%。

1、注塑模工藝條件，干燥處理：通常不需要干燥處理。

2、熔化溫度：185~205C 模具溫度：20~50C

3、注射壓力：可大到1500bar 保壓壓力：可大到1000bar 注射速度：為避免材料降解，一般要用相當(dāng)?shù)氐淖⑸渌俣取?/p>

4、流道和澆口：所有常規(guī)的澆口都可以使用。如果加工較小的部件，使用針尖型澆口或潛入式澆口；對于較厚的部件，使用扇形澆口。針尖型澆口或潛入式澆口的最小直徑應(yīng)為1mm；扇形澆口的厚度不能小于1mm。

5、PVC彈性體粒典型用途：供水管道、家用管道、房屋墻板、商用機(jī)器殼體、電子產(chǎn)品包裝、醫(yī)療器械、食品包裝等。
